ECLL800 raz jeszcze czyli naprawa erzaca.

Dzisiaj taki krótki post, dodatek do poprzedniego o erzacu lampy. Lamp właściwie ECLL800 to lampy trzy bańka jedna.

ECLL800 w podstawowym układzie.

Po kilku prośbach o zdradzenie tajemnicy kuchni publikuję opracowane i wykonane przez kolegę Zygmunta udoskonalenie dostępnych na portalach aukcyjnych przejściówki ECLL800 na dwie EL95.

Audiofile - omijajcie z daleka lub udoskonalajcie.

Rozwiązanie takie tj. dwie EL95 w miejsce lamp trzech w jednej bańce ECL800, aczkolwiek działające, jest bardzo ułomne i swoją budowa i zasadą działania wnoszące dodatkowe zniekształcenia. Siatka jednej z lamp EL95 sterowana jest z anody drugiej.  Niby to stopień przeciwsobny, ale bardzo bardzo niedoskonały. Ponieważ cały wzmacniacz objęty jest sprzężeniem zwrotnym to jako tako działa, ale nawet nie audiofilskie ucho stwierdzi, że coś nie tak – poziom zniekształceń nieliniowych jest niezadowalający.

Powrót to pełnego funkcjonalnego zastępstwa ECLL wymaga dodanie tej części C, czyli triody (w tym miejscu EC92), która jest tutaj wtórnikiem odwracającym fazę dla jednej z pentod (dla drugiej nie) i przywraca prawidłowy układ wzmacniacza.

Tajemniczy schemat stopnia sterującego.

Do wykonania tego układu posłużyły już zakupione te ułomne erzace, trzeba było „dolepić” jedną triodę  i parę elementów. Jak na jednostkowe wykonanie osiągnięto bardzo zadowalające rezultaty, nawet estetyka montażu przestrzennego jest jako tako zachowana.

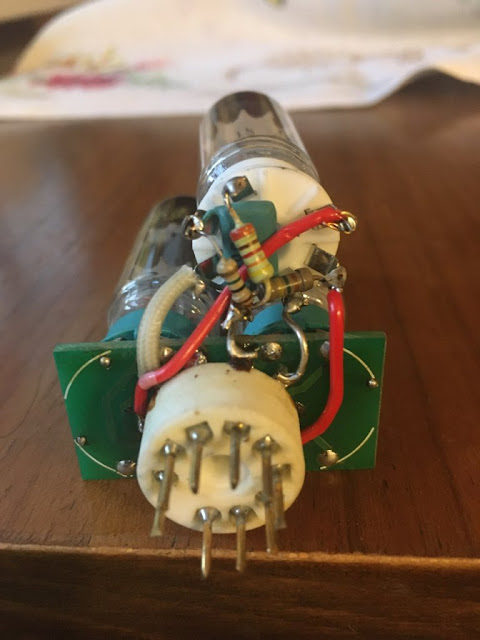

No cóż - montaż przestrzenny.

Ważne że się mieści.

Nie wiem czy można liczyć na fabrykanta tych przejściówek, aby poprawił swoje dzieło, tak by wszyscy byli zadowoleni.

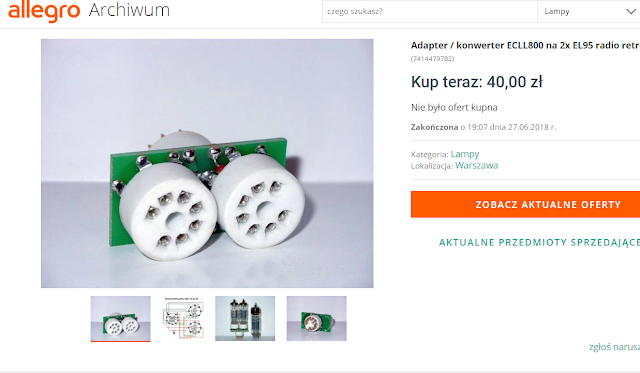

Inny rodzaj ECLL800 Erzaca. Nawet z literką E na końcu

Jako podpowiedź udostępniamy opracowany przez kolegę Zygmunta schemat i opis budowy.

Schemat montażowy

Kilka cennych rad.

A może ktoś się podejmie wykonanie płytek, zestawów lub kompletnych przejściówek.

Czekamy!
