Wg. odczytów na ekranie, filtry p.cz. wykazywały wielokrotne charakterystyki, nie tylko 10.7, ale o kilka MHz iw górę i w dół. Ponieważ nawet najbardziej rozstrojony obwód LC tak nie działa to wniosek był jeden: coś niedobrego się działo w moim układzie pomiarowym. Podłączenie wyjścia Генераторa частотно- модулированных колебаний (качающейся частоты) do oscyloskopu pokazało problem.
Przebieg był mało radiowy, żadna sinusoida, kształtem swoim wręcz przeczył temu co Pan Heinrich Rudolf Hertz (w skrócie też inicjały HH – 88!) odkrył.
Znaczy
sinusoidalny to on był, sinusoidalny wielokrotnie, bo jak to z kolei Fourier udowodnił, każdą funkcję można przedstawić jako złożenie wielu (w teorii
nieskończenie wielu) sinusoidalnych przebiegów. Przeszukując czeluści
Internetu, posługując się słowem kluczowym Ф4372 udało się odnaleźć obrazprawidłowych sygnałów z generatora. Prawidłowych czyli прямоугольной формы. No
te moje nawet do prostokąta zbliżone nie były. Za to ciekawe: generator z
trudem dawał się ściągnąć do 200kHz, ale z radością i 30MHz generował.
Cóż trzeba brać śrubokręt i do wnętrza zaglądnąć. Schemat
dużo nie pokazał, do i scan nie dokładny, ale najbardziej to standard ГОСТ
prezentacji bramek logicznych przeszkadzał.
No jakoś tak na standardach
amerykańskich ( również przez Polską Normę przyjętych ) wychowany jestem. Do
tego dochodzą kryptonimy KC500TM131 i KC500лP116.Cóż pójdzie poszukać co to i jak działa. W miarę szybko się wyjaśniło, iż ta część generatora (serce jego) jest wykonana w standardzie ECL. To taki standard logiczny, który charakteryzuje się dużą prędkością (jak na czas, gdy był używany) jak i dużym poborem prądu. Nie doczekał się w Polsce uruchomienia produkcji scalaków, a pojedyncze sztuki np. w częstotliwościomierzach pochodziły z importu – oczywiście z ZSRR. Standard ECL był w praktyce wykorzystywany tylko przez supermocarstwa do superkomputerów. Wszystko super. Po zachodniej części świata to Cray-1 po radzieckiej Эльбрус. O ile ten pierwszy już w mojej świadomości istniał od dawna to o istnieniu drugiego dowiedziałem się dopiero szukając informacji o serii K500.
W moim wobulatorze pracuje (dokładniej pracowała) część z
superkomputera- no super.
Dokładniejsza analiza schematu pozwoliła stwierdzić,
że wyjście z generatora napięciem przestalanego przekazywane jest na
przerzutnik D. Podłączenie oscyloskopu do wejścia i wyjścia pokazało w zasadzi
ten sam przebieg – przerzutnik nie dział – scalak spalił się. Zdobycie MC10131
jest możliwe, ale nie chciało mi się czekać tygodnia lub dłużej. Na szczęście KC500TM131
wykorzystany był tylko w połówce, druga pozostawała wolna. Spróbowałem podłączyć
na drucikach i dziwo - działa!
Połączenia kynarem sprawę rozwiązały – mamy
działający generator z prawie prostokątnym sygnałem. Trochę popracował, ale za nim skończyłem przebudowę jedno wyjście (bo ELC mają dwa – normalne i zanegowane) wyzionęło ducha, na szczęście to drugie wyjście daje radę wysterować i pomiar częstotliwości, i stopień wyjściowy.
Uff. Tak na zapas MC10131 zakupiłem – poczekają jako strategiczny zapas. Może nigdy się nie przydadzą.
Taką cechą radzieckiej myśli technicznej jest to, że łączy
ona w sobie duży wysiłek konstrukcyjny i kosmiczne czasem koszty (prawie
profesjonalna konstrukcja, dobrane elementy) z jakimś topornym rozwiązaniem,
które niweczy cały wysiłek. W przypadku tego przyrządu jest to wyprowadzenie
sygnału w.cz. na złączach bananowych. Generator tak siał, że czasami nie warto
było podłączać jakiegokolwiek kabla – po eterzena siatkę lampy sygnał się dostawał.
Dlatego też już dawno przerobiłem wyjście na BCN – nawet średnica otworu pasowała!
Zostawiłem jeszcze generator m.cz.- i tak go nie używałem. Tym razem
postanowiłem rozdzielić wyjścia na 465kHz i 6,5 (10,7) MHz jednocześnie
sprowadzając prostokąt do jako takiego sinusa. Tu z pomocą przyszedł ПафнутийЛьвович Чебышёв, którego matematyczne badania stały się podstawą do obliczenia
filtrów dolnoprzepustowych LC.
Zbudowałem na pajączka CLCLC, na nie
wykorzystywanych pinach przełącznika izostat, filtr który częstotliwość ok.
465kHz do łądnego sinusa prostokąt doprowadza.
![]() |

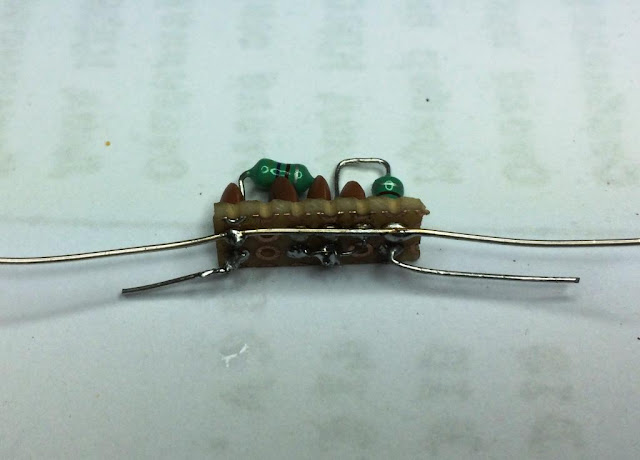

Filtr CLCLC na płyteczce.. |
Tak pięknie aż nieprawdziwie. |
Jako jedno z udoskonaleń zamiast zwykłego potencjometru
ustalającego częstotliwość generatora (z trudem, bo wymagana duża precyzja) zastosowałem
taki wieloobrotowy.
Pięcioobrotowy w środku. |
Oj, takie łączenie radzieckiej myśli technicznej, od
amerykanów skopiowanej, w polskich rękach – zaczyna być ciekawie.
Ale chyba na razie skończę udoskonalanie – dwie Szarotki czekają – polski produkt z austryjackiego Siemensa licencjonowany, gdzie post-philipsowskie podzespoły można dostrzec – trymery i filtry p.cz.
Ale chyba na razie skończę udoskonalanie – dwie Szarotki czekają – polski produkt z austryjackiego Siemensa licencjonowany, gdzie post-philipsowskie podzespoły można dostrzec – trymery i filtry p.cz.
![]() |
Dwie Szarotki czekają. |
Pomyśleć cały świat w mojej piwnicy, każdy od każdego kopiuje, mniej lub bardziej legalnie, z cząstką działającego Cray-a, no zrobiło się ciekawie. Najważniejsze, że działa i radia można ratować.
